Oggetti flottanti

My AR Studio posiziona gli oggetti in AR appoggiandoli sulle superfici orizzontali inquadrate dallo smartphone. In questa maniera si evita che l'oggetto sia renderizzato in una posizione irrealistica. Es: fluttuante o al di sotto della superficie di appoggio.

Tuttavia, se necessario, è possibile esportare un file GLB in modo che l'oggetto si posizioni ad un altezza a piacere al di sopra del piano d'appoggio.

Il Bounding Box

Quando si carica un GLB, My AR Studio ne calcola il Bounding Box, cioè la più piccola porzione di spazio che contenga tutti gli elementi della scena 3D. Nell'immagine seguente il parallelepipedo giallo rappresenta il bounding box del drone. Nella visualizzazione in AR il bounding box viene appoggiato a terra e con esso tutti gli elementi che contiene.

Prego notare che:

  • la posizione originale del bounding box nel GLB è ininfluente, in AR verrà sempre allineato a terra
  • il bounding box è invisibile in AR
  • la base del bounding box diventa visibile quando si sposta o si ruota un oggetto in AR

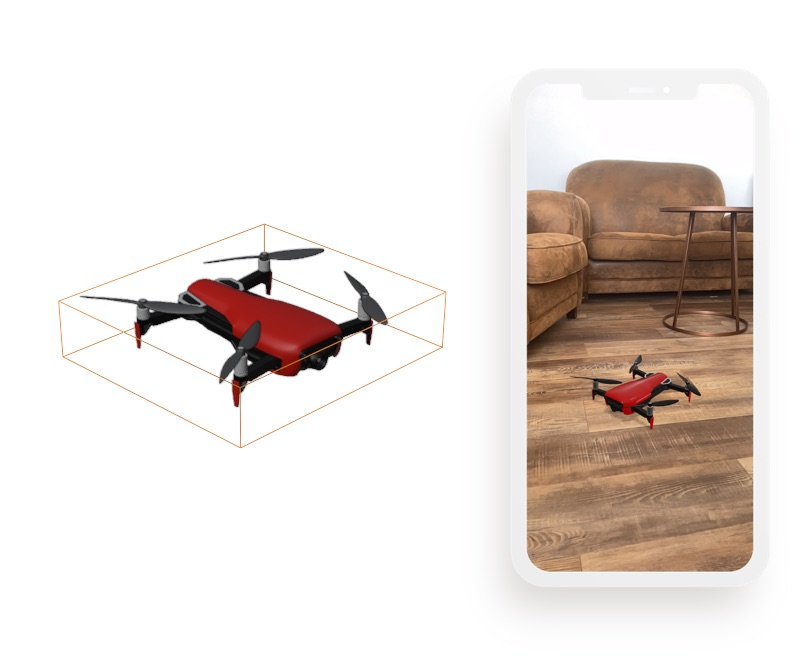

Drone a terra

Manipolare il Bounding Box

Aggiungendo un oggetto base sotto al drone, ad esempio un piano, il bounding box della scena si espanderà fino a contenerlo. My AR Studio allineerà come sempre il bounding box a terra, ma questa volta il drone sembrerà fluttuare nella scena, perché si trova nella parte alta del bounding box. Più la base sarà distante dal drone, più il drone volerà in alto. Fate attenzione che la base sia una mesh (empties/locator/oggetti null non sono utilizzabili per questo scopo).

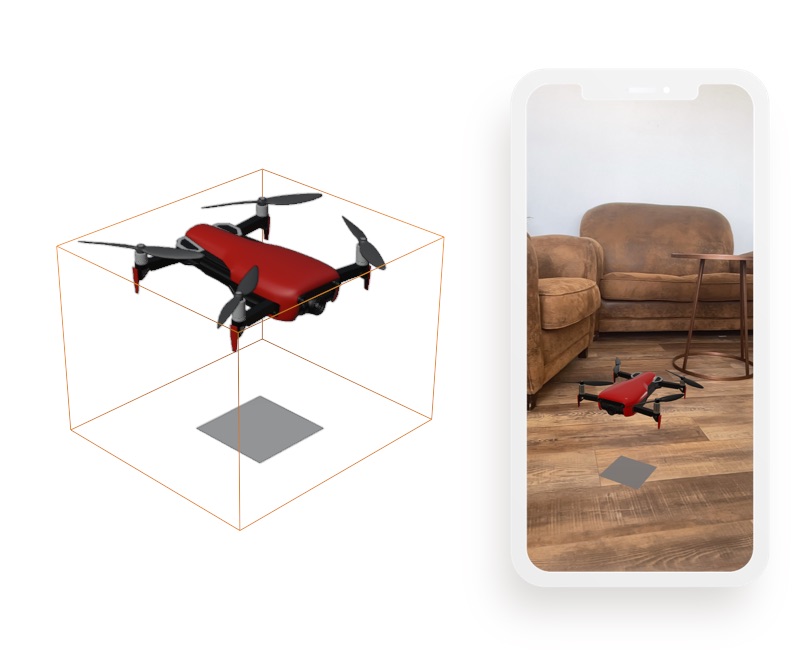

Drone in volo con semplice base

Tocchi finali

Se il drone è molto distante dalla base può capitare che l'utente non riesca a inquadrarli entrambi. In questo caso è bene che la base sia ben visibile e che magari indichi dove si trova il drone.

Se invece si desidera che la base sia invisibile sarà sufficiente rimpicciolirla scalandola quasi a 0 (es: 0,001). Fare attenzione che la scala non raggiunga lo 0 perché la base potrebbe venire eliminata in fase di esportazione.

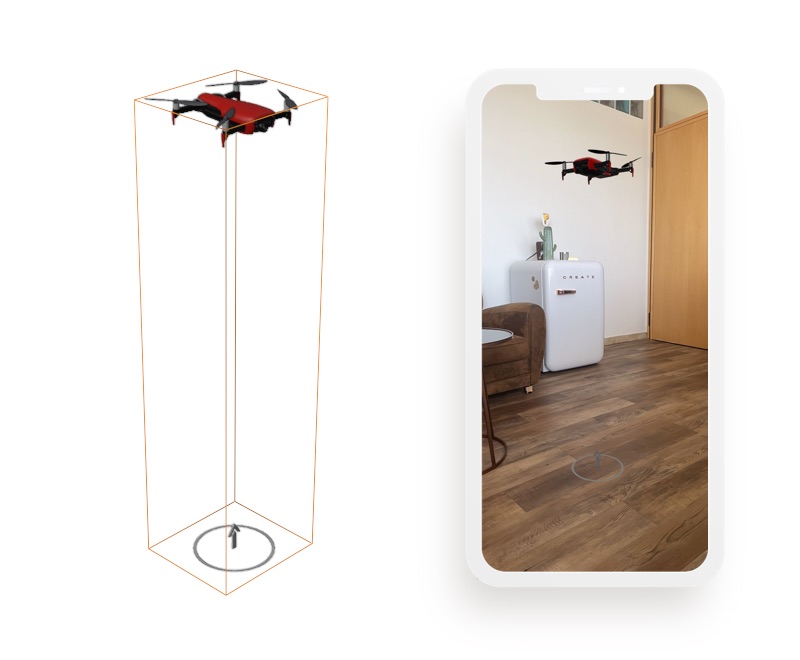

Drone in volo con base evoluta

Demo

Drone atterrato

Drone in volo, con un semplice piano come base

Drone ad alta quota, con una base che lo indica
